TEAC UD-301 DAC avec Entrée USB 32bits/192kHz & DSD 5,6MHz
Cliquer pour agrandir1 / 4
Présentation
Description produit
Les points essentiels pour comprendre l'usage, le positionnement et les avantages de cette référence.
.jpg)
.jpg)
- Conception Double Monaurale, compatible avec le format DSD Haute Résolution
Capacité de lecture native DSD 5,6MHz
La fonction d'entrée USB permet une lecture native DSD qui convertit les fichiers DSD à 5,6MHz directement en signaux analogiques sans devoir d'abord les convertir en PCM. Il prend en charge les méthodes de conversion ASIO2.1 et DoP (DSD over PCM). En utilisant le Teac AI-301DA en conjonction avec l'application logicielle de lecture haute résolution TEAC HR Audio Player *, tout le monde peut facilement explorer le monde de l'audio numérique haute résolution, y compris les fichiers DSM 5,6MHz ou PCM 32 bits / 192 kHz, sans avoir à lutter contre les paramètres complexes, etc.
* TEAC HR Audio Player peut être téléchargé gratuitement sur le site web de TEAC.

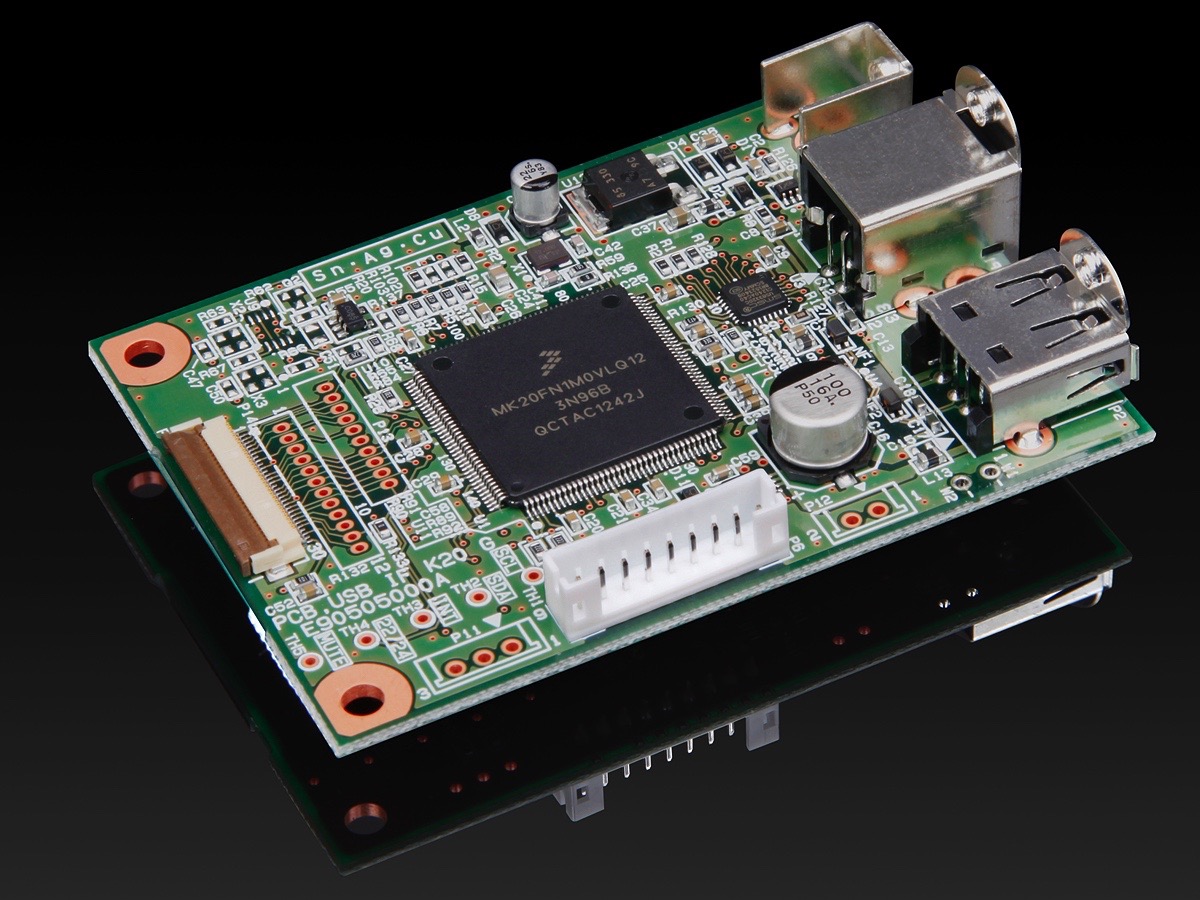

Entrée USB en Mode Asynchrone
Lors de la réception de signaux audio numériques depuis un ordinateur via un câble USB, l'appareil peut fonctionner en mode asynchrone, contrôlant la synchronisation du signal d'entrée à l'aide de l'horloge interne du Teac UD-301 (identique à celle de l'UD-501). Avec la transmission asynchrone par USB, le jitter compromettant le signal est efficacement éliminée, permettant aux signaux audio numériques d'être transmis dans un état pur.
Option de Conversion Ascendante jusqu'à 192kHz
Lors de la manipulation de signaux numériques de 96kHz et moins, les utilisateurs ont la possibilité de convertir à la fréquence double ou quadruple la fréquence d'échantillonnage du signal d'origine. Même lors de la lecture d'une source sonore de 44,1kHz (équivalente à la qualité sonore d'un CD), un signal audio analogique plus lisse peut être obtenu afin de convertir en un signal numérique de plus haute résolution. Naturellement, cette installation de conversion ascendante peut être activée ou désactivée, selon les préférences de l'utilisateur.
La Conception Double Monaurale élimine les Interférences entre les Canaux Gauche et Droit
Afin de traiter le signal audio à partir d'une source sonore à haute résolution dans un état plus pur, TEAC adopte une conception de circuit monaural double dans laquelle chacun des canaux gauche et droit comprend son propre circuit monaural unique. Cela évite les interférences mutuelles entre les canaux gauche et droit et permet une lecture stéréo pure.
Convertisseur Numérique-Analogique Haute Performance BurrBrown PCM1795
Les deux convertisseurs numérique-analogique BurrBrown 1795 internes fonctionnent chacun sur un seul canal (gauche ou droit) pour un véritable fonctionnement monaural double. Ils sont capables de traiter 32 bits et ont ainsi la capacité de traiter de grandes quantités de données DSD à 5,6MHz, ce qui les rend indispensables pour une lecture fidèle et précise des sources sonores haute résolution.

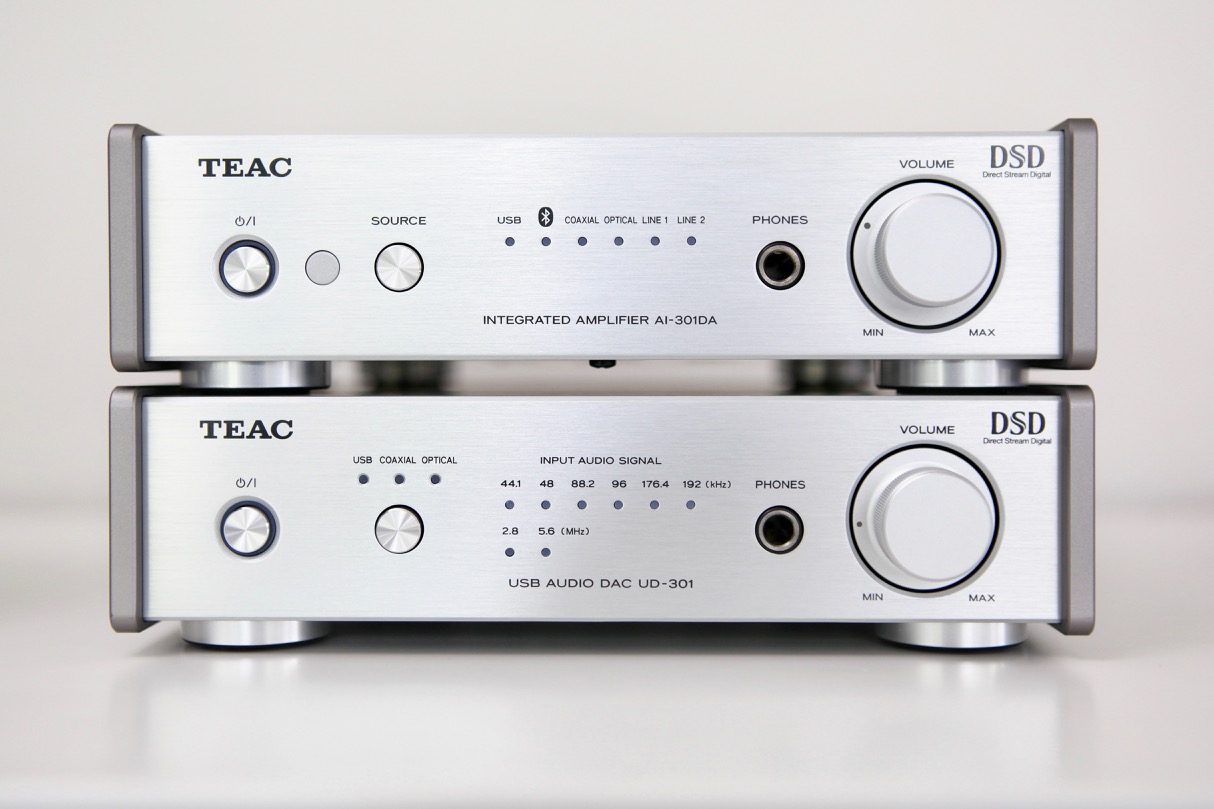

- L'alliance Parfaite avec le TEAC AI-301DA (vendus séparément)
L'Amplificateur MUSE permet un Traitement du Signal Analogique de la Plus Haute Qualité
TEAC les utilise dans le circuit analogique, ils sont un élément essentiel pour déterminer la qualité sonore finale. Ils transforment la sortie de courant électrique du convertisseur N/A en un signal de tension. TEAC a opté pour une configuration monaurale double pour les amplificateurs opérationnels, en utilisant deux amplificateurs opérationnels MUSES8920, un sur chacun des canaux gauche et droit. Ces appareils sont fabriqués par New Japan Radio et sont spécialement conçus pour l'audio Hi-Fi.

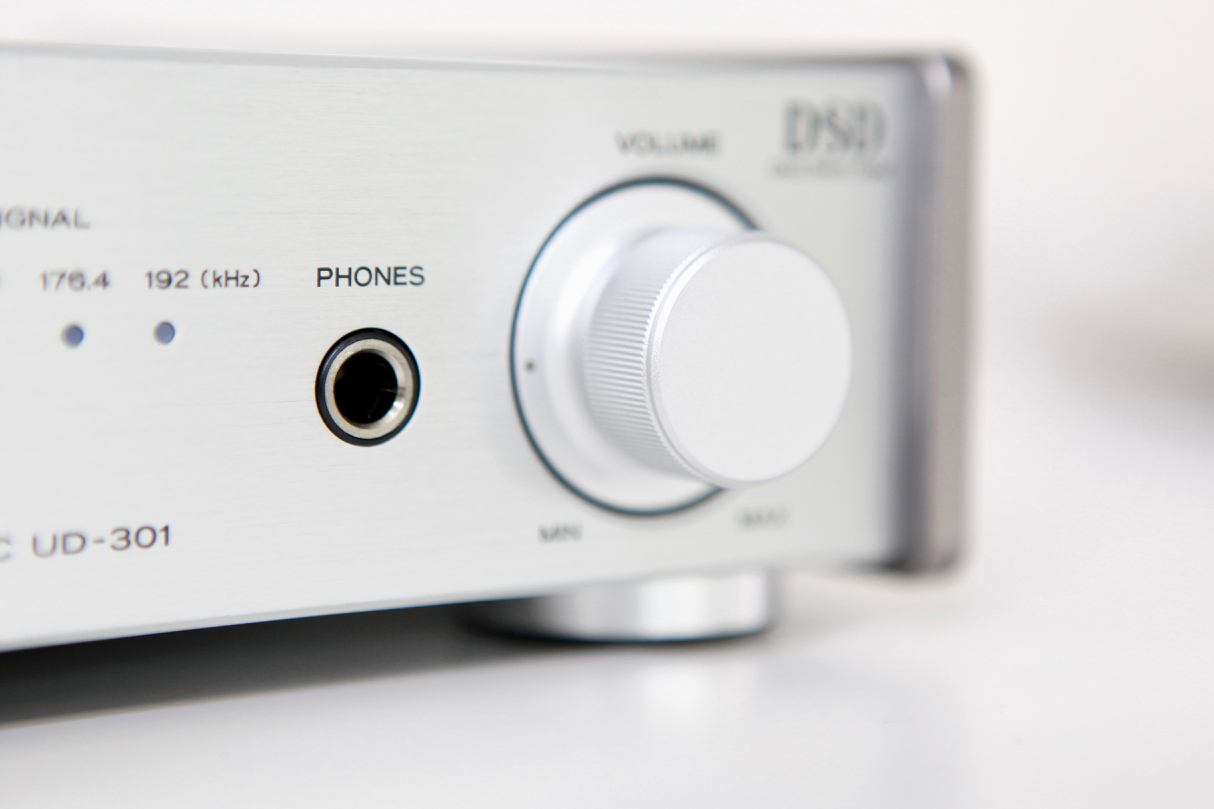

Un Ampli de Casque Haute Performance sans aucun Compromis
En plus des deux circuits de casque monaural, il existe des options pour désactiver les sorties XLR et RCA sur le panneau arrière. En coupant l'alimentation et en isolant les circuits qui ne sont pas liés à la sortie casque, les performances de la sortie casque de l'UD-301 peuvent être maximisées. Cette caractéristique rend également l'ampli casque très facile à utiliser car le contrôle du volume pour les écouteurs est complètement séparé du mode de sortie (fixe, réglable ou désactivé) sur le panneau arrière.

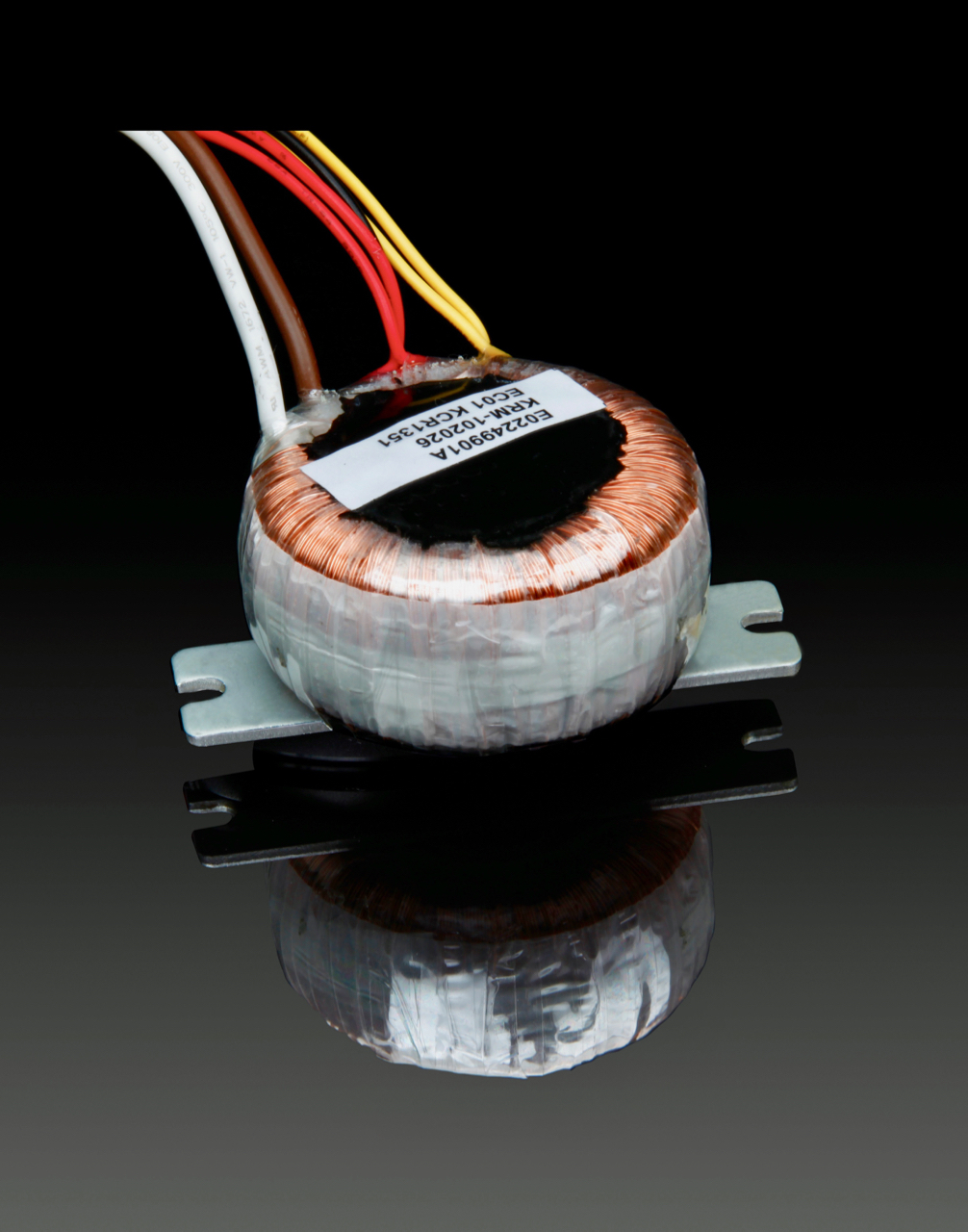

Le Transformateur de Puissance à Noyau Toroïdal fournit un Flux de Puissance Stable
Un transformateur de puissance toroïdal à haut rendement avec faible fuite de flux magnétique est utilisé pour garantir le fonctionnement stable des deux convertisseurs N/A-D/A qui sont si essentiels au traitement du signal à haute vitesse du Teac UD-301. Ce transformateur fournit une alimentation électrique stable même dans les situations où une surtension soudaine est nécessaire, comme lors d'un démarrage à très haut volume.
.jpg)
.jpg)

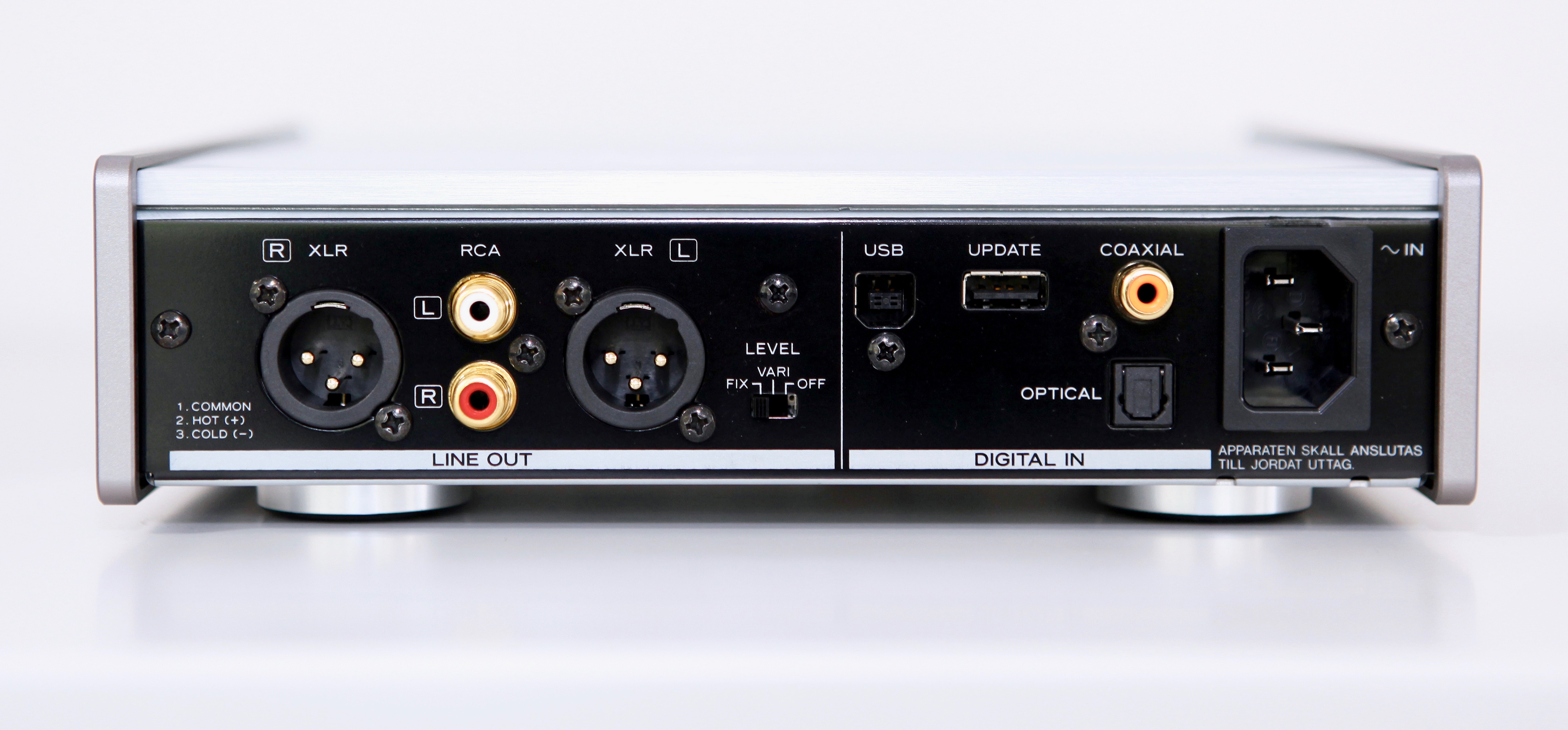

Sortie Symétrique XLR
Le Teac UD-301 est équipé d'une sortie symétrique XLR qui peut être connectée non seulement à d'autres composants audiophiles domestiques mais aussi à un équipement audio professionnel. En tant que convertisseur D/A hautement performant et hautement polyvalent, l'UD-301 offre un haut degré de compatibilité avec des appareils allant de ceux utilisés par les consommateurs exigeants jusqu'à ceux utilisés dans le domaine professionnel.
Possibilité de Connection à un Ampli de Puissance en Mode Pré-Ampli
La sortie symétrique XLR et les sorties asymétriques RCA sur le panneau arrière peuvent toutes deux être réglées sur Fixed, Adjustable ou Off. En utilisant le réglage Adjustable, le Teac UD-301 peut être connecté à un amplificateur de puissance pour créer un système avec un préampli et un amplificateur de puissance séparés ou, alternativement, peut être directement connecté à un haut-parleur actif.
Caractéristiques Principales :
- • Lecture native DSD de 2,8MHz/5,6MHz (via l'entrée USB)
- • Lecture de fichier PCM 24bit/192kHz
- • Capacité en mode asynchrone
- • Option de conversion ascendante de 192kHz (avec sélection On/Off)
- • 2 convertisseurs numérique-analogique BurrBrown PCM1795
- • Conception monaurale double
- • 2 unités d'amplificateur opérationnel MUSES8920
- • Circuit de sortie casque CCLC monaural double
- • Transformateur de puissance toroïdal
- • Boîtier entièrement métallique
- • 1 entrée USB (type USB B)
- • 1 entrée numérique coaxiale
- • 1 entrée numérique optique
- • 1 sortie symétrique XLR (fixe/ajustable/désactivée)
- • 1 sortie symétrique RCA (fixe/réglable/désactivée)
- • Sortie casque (prise stéréo standard)
- • Prise d'alimentation CA IEC à trois broches
- • Fonction d'économie d'énergie automatique
.jpg)
.jpg)
Caractéristiques Techniques :
- Sorties Analogiques
- .1 Sortie XLR (2 canaux).
- .1 Sorite RCA (2 canaux).
- .Impédance de sortie XLR : 200 Ω.
- .Impédance de sortie RCA : 100 Ω.
- .Niveau maximal de sortie (1 kHz, pleine échelle, 10 kΩ) :
- XLR (gain : 0 dB) : +14 dBu.
- RCA : 2,0 Vrms.
- .Réponse en fréquence : 5 Hz à 55 kHz (−3 dB)*.
- .Rapport signal/bruit (S/B) : 105 dB.
- .Distorsion harmonique totale : 0,0015 % (1 kHz)*.
- *À une fréquence d'échantillonnage de 192kHz.
- Sortie Casque
- .1 Sortie casque jack 6,35 mm stéréo.
- .Sortie maximale : 100 mW + 100 mW (charge de 32 Ω avec distorsion de 0,1 %).
- .Impédance de charge nominale : 16 Ω à 600 Ω.
- Entrée audio numérique
- .1 Entrée RCA : 0,5 Vc-c (impédance d'entrée 75 Ω).
- .1 Entrée Optique : −24,0 à −14,5 dBm en crête.
- .1 Port USB 2.0 (Type B).
- Fréquences d'échantillonnage prises en charge
- .PCM : 32①/44,1/48/88,2/96/176,4/192②kHz.
- .Résolution des données : 16/24/32③Bits.
- .DSD : 2,8/5,6 MHz (uniquement pour connexion par USB).
- ① Si la fréquence d'échantillonnage du signal entrant est de 32 kHz,
- aucun voyant de fréquence ne s'allume, au contraire du voyant d'entrée.
- ② Le maximum est de 96 kHz lors de l'utilisation de l'entrée numérique optique.
- ③ Uniquement pour l'entrée USB.
- Accessoires
- .1 Cordon d’alimentation IEC détachable.
- .1 Mode d’emploi incluant la garantie.
- Généralités
- .Alimentation électrique : CA 230 V, 50 Hz.
- .Consommation électrique : 10 W.
- .Température de fonctionnement : +5 °C à +35 °C.
- .Hygrométrie de fonctionnement : 5% à 85% (sans condensation).
- .Température de stockage : −20 °C à +55 °C.
- .Fonction « auto power save ».
- .Produit : Dimensions (L×H×P) : 215 × 61 × 238 mm.
- .Poids : 2 Kg.
- .Carton : Dimensions (L×H×P) : 391 × 150 × 396 mm.
- .Poids : 2.8 Kg.
- .Finitions : Noir et Argent (Silver).
-Consultez l'article du site HDFEVER sur l'UD-301.
-Consultez l'article Culture HD sur "Ce petit DAC a de quoi satisfaire les plus exigeants avec une double conversion PCM Burr Brown 1975, une entrée USB compatible DSD 5.6MHZ DOP et des amplis op MUSES8920 JRC....".
Tous ces articles sont en rubrique "Télécharger".
