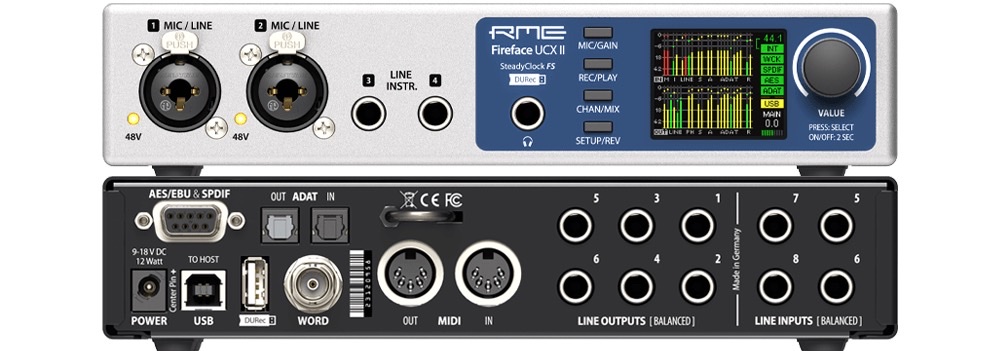

RME FIREFACE UCX II Interface Audio USB Haute Vitesse 40 Canaux
Cliquer pour agrandir1 / 3
Présentation
Description produit
Les points essentiels pour comprendre l'usage, le positionnement et les avantages de cette référence.
L'interface USB audio RME la plus Puissante et la plus Mobile
Ce système audio unique est capable de transférer des données audio analogiques et numériques directement vers des ordinateurs Windows et Mac. La dernière technologie Plug and Play garantit une installation simple, même pour l'utilisateur inexpérimenté.
De nombreuses fonctionnalités uniques telles qu'une boîte de dialogue Paramètres bien pensée et une solution de routage intégrée permettent un fonctionnement rapide, confortable et efficace de la Fireface UCX II.
La Fireface UCX II abrite deux préamplis micro/ligne en configuration combo XLR sur le panneau avant, ainsi que deux entrées ligne/instrument à commande numérique, suivies d'une prise casque, de divers boutons de commande, d'un écran et du bouton de volume principal. À l'arrière se trouve un ensemble de dix entrées et sorties ligne symétriques analogiques, des entrées/sorties MIDI, des entrées/sorties ADAT, des entrées/sorties AES/EBU et SPDIF, USB 2.0 ainsi qu'une entrée/sortie word clock commutable.
Avec la SteadyClock FS, la Fireface UCX II est dotée de la dernière technologie de rejet d'horloge et de gigue de RME. Basé sur une horloge femtoseconde, SteadyClock FS réduit la gigue intrinsèque lors de la conversion de et vers l'analogique sur tous les formats numériques à un nouveau plus bas historique.
Fonctionnalité Autonome Complète
Contrôlez tous les états de l'appareil directement depuis le panneau avant pour un accès pratique et direct à toutes les fonctionnalités. Quatre touches et l'encodeur, l'écran couleur haute résolution et clair et une structure de menu bien pensée permettent à l'utilisateur de modifier et de configurer rapidement les paramètres de l'appareil. De plus, la mémoire interne permet le stockage permanent de six états différents de l'unité. Par conséquent, la Fireface UCX II est capable de fonctionner de manière entièrement autonome, sans aucun ordinateur connecté. En fonctionnement autonome, il peut se transformer en appareils totalement différents d'un simple clic sur un bouton. De plus, TotalMix FX peut également être contrôlé via MIDI.
40 canaux prêts pour votre plate-forme d'enregistrement mobile
DURec est un enregistreur numérique intégré pour toutes les entrées et sorties directement sur les périphériques de mémoire USB via le port USB arrière. Il permet d'enregistrer sur des clés USB ou des disques durs d'une capacité allant jusqu'à 2 To. La fonctionnalité d'enregistrement est fournie par le DSP interne, et est donc indépendante d'un ordinateur Windows ou Mac connecté. Ce port USB peut également être utilisé pour la connexion directe de la télécommande USB ARC en option de RME.
L'enregistrement USB direct convertit la Fireface UCX II en un enregistreur de terrain autonome et en un puissant lecteur multicanal en direct pour les enregistrements précédents, par ex. g. pour les vérifications sonores virtuelles. Les concerts en direct, les répétitions de groupe ou les jam sessions spontanées peuvent être directement enregistrés et lus à partir du support - même complètement autonome sans ordinateur ni logiciel. Tous les canaux d'entrée et de sortie peuvent être choisis individuellement pour l'enregistrement et la lecture..

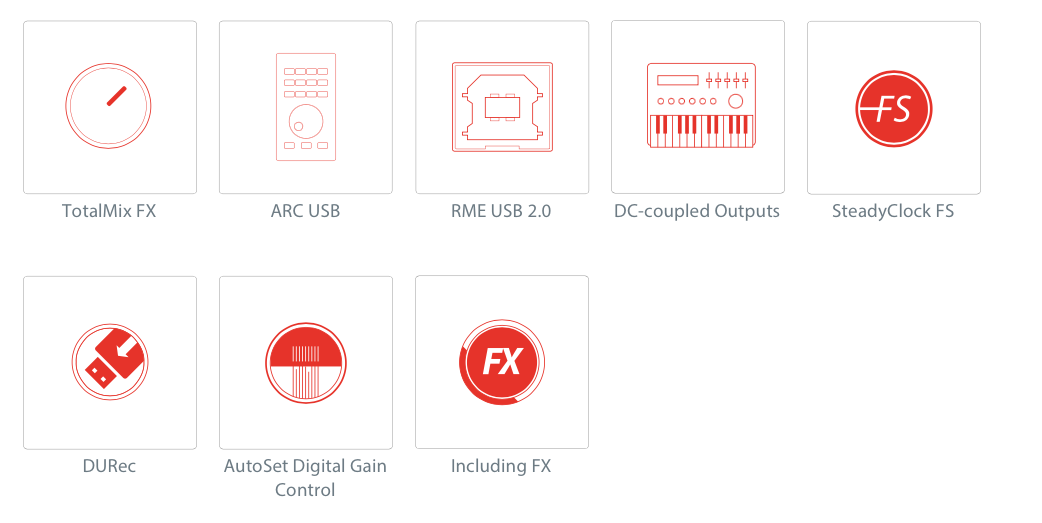

Applications puissantes pour le Mixage, le Monitoring et la Mesure
La Fireface UCX II est livrée avec le mélangeur DSP TotalMix FX offrant des options de routage et de contrôle complètes, ainsi que l'analyseur DIGICheck permettant de mesurer et d'analyser le flux de données numériques dans les deux sens avec une précision maximale. TotalMix FX peut complètement remplacer une table de mixage externe, permettant la création de plusieurs mixages de retour sans latence avec EQ, Dynamics, Reverb et Delay pour toutes les sorties, incl. moniteurs principaux et mixages de casque pour les musiciens.
La télécommande TotalMix Remote supplémentaire est une télécommande pour TotalMix FX, pour contrôler le mélangeur matériel et les effets dans les interfaces audio RME. TotalMix Remote reflète l'état actuel du système hôte sur l'iPad et les ordinateurs Windows/Mac - l'état de mixage complet, le routage complet, tous les paramètres FX, jusqu'aux indicateurs de niveau, et tout en temps réel. Ajustez facilement tous les paramètres de mixage et d'effets à distance, via Ethernet et WiFi.

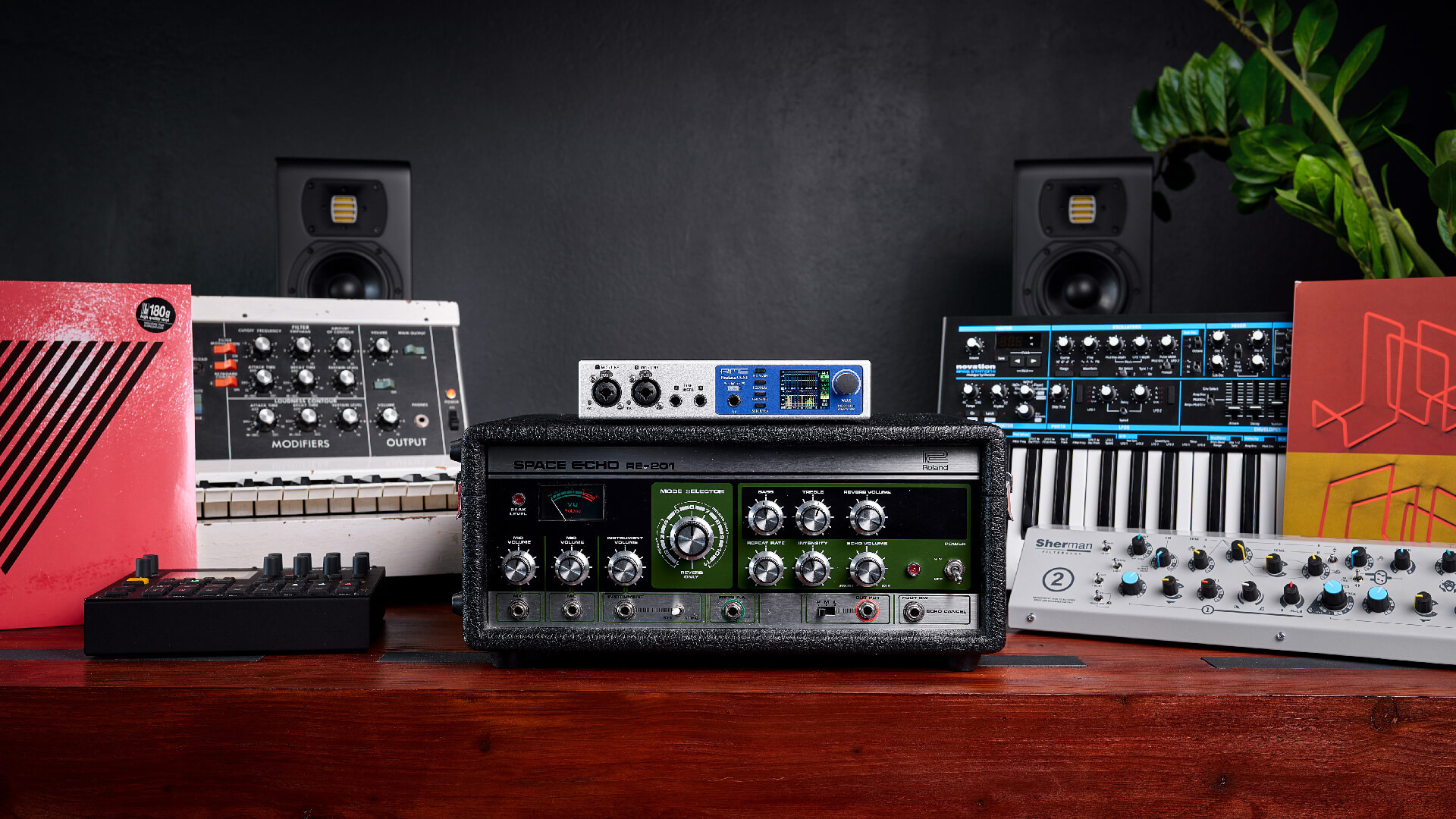

- La Fireface UCX II intégrée à l'Univers du Studio...
Sorties à couplage CC - Contrôle de tension CV/Gate
La plupart des interfaces audio sont traditionnellement conçues avec ce qu'on appelle des "sorties couplées en courant alternatif", où des condensateurs sont utilisés pour filtrer toutes les fréquences extrêmement basses.
Alors que ces fréquences sont généralement considérées comme indésirables pour l'audio - grignotant la marge et pouvant endommager d'autres équipements - un cas où le couplage CC reste souhaitable est le monde des synthétiseurs modulaires, où des signaux statiques ou lents sont utilisés pour le contrôle de divers paramètres comme les valeurs de note de hauteur ou les LFO.
Toutes les sorties de niveau ligne de la Fireface UCX II sont entièrement couplées en courant continu, ce qui permet d'envoyer des tensions de contrôle (CV) ou des informations Gate aux synthétiseurs modulaires (tels que les formats populaires Eurorack et Moog/MOTM/Synthesizers) et à d'autres matériels de studio. .
Audio Class Compliant
Davantage de Fonctionnalités
- Fréquence d'échantillonnage jusqu'à 192 kHz sur toutes les E / S (y compris 2 canaux ADAT avec SMUX4)
- Deux préamplis micro à commande numérique de qualité haut de gamme
- Deux entrées universelles symétriques pour les signaux ligne et instrument
- SteadyClock pour une suppression maximale de la gigue et un rafraîchissement de l'horloge
- Fonctionnement autonome amélioré avec encodeur rotatif et affichage du panneau avant
- TotalMix: table de mixage 648 canaux avec résolution interne de 42 bits
- 54 Level Meter Peak / RMS, calculé par le matériel
* Les latences minimales ne sont pas garanties car elles dépendent de l'ordinateur et de l'application spécifiques.
Accessoire : Montages en rack 19".
CARACTÉRISTIQUES TECHNIQUES

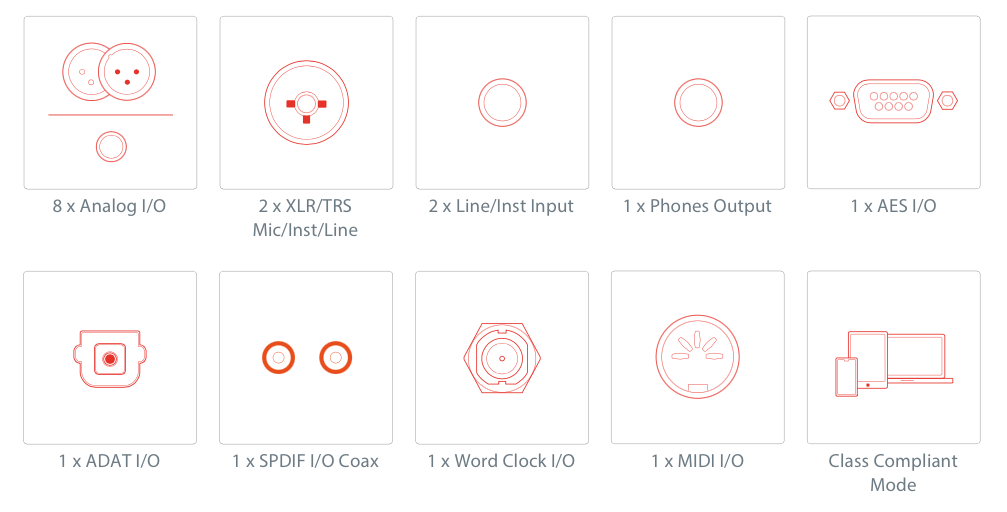

A) ENTRÉES/SORTIES
• 20 Entrées / 20 Sorties
• 8 x Entrées Analogiques
• 8 x Sorties Analogiques
• 2 x Entrées Micro / Ligne
• 2 x Entrées Ligne / Instrument
• 1 x Entrée / Sortie AES/EBU
• 1 x Entrée / Sortie SPDIF
• 1 x Entrée / Sortie ADAT
• 1 x Entrée / Sortie Word Clock commutable
• 1 x Entrée / Sortie MIDI
• USB 2.0 (USB 3 compatible )
B) ANALOGIQUE / NUMERIQUE
1) Entrées ligne 5-8, panneau arrière
• Resolution A/N : 24 bit
• Rapport signal/brut : 112 dB RMS non pondéré, 115 dBA
• Réponse en fréquences @ 44.1 kHz, -0.1 dB: 5 Hz – 20.8 kHz, @ 96 kHz, -0.5 dB: 3 Hz – 45.8 kHz, @ 192 kHz, -1 dB: 2 Hz – 92 kHzn
• THD : < -110 dB, < 0.00032 %
• THD+N : < -104 dB, < 0.00063 %
• Diaphonie : > 110 dB
• Connecteur jack 6,35 mm TRS, symétrie électronique
• Impédance : 8 kOhm asymétrique, 12 kOhm symétrique
• Sensibilité d'entrée commutable : +19 dBu et +13 dBu
• Gain variable : 0 à +12 dB
• Niveau min à 0 dBFS : +1 dBu, -1.2 dBV
2) Entrées ligne 3-4, panneau avant
Idem Analogique / Numérique, sauf :
• Gain additionnel : 0 à +12 dB
• Niveau max, +19 dBu, Gain 0 dB : Ligne +19 dBu, Instrument +13 dBu
• Niveau max, +13 dBu, Gain 12 dB : Ligne +1 dBu, Instrument -5 dBu
• Impédance : Instrument 1 MOhm. Ligne 13 kOhms symétrique, 9 kOhms asymétrique
• Gain entrée Instrument : +6 dB
• Mode : Ligne symétrique (TRS), Instrument asymétrique (TS)
3) Entrée Microphone 1-2, panneau avant
Idem Analogique / Numérique, sauf :
• Connecteur XLR, symétrie électronique
• Impédance : 5.4 kOhm
• Gamme dynamique : 75 dB
• Niveau max, Gain 0 dB : +18 dBu
• Niveau max, Gain 75 dB : -57 dBu
• EIN : -128 dBu pondéré A, 60 dB gain, 150 Ohm, 20 Hz – 20 kHz
4) Entrée Ligne 1-2
Idem Analogique / Numérique, sauf :
• Entrée TRS, symétrie électronique
• Impédance : 10 kOhms symétrique, 5 kOhm asymétrique
• Niveau max, Gain 0 dB : +24 dBu
• Niveau max, Gain 75 dB : -51 dBu
C) NUMERIQUE / ANALOGIQUE
1) Sortie Ligne 1-6, panneau arrière
• Résolution : 24 bit
• Gamme dynamique : 112 dB RMS non pondéré, 115 dBA
• Réponse en fréquences @ 44.1 kHz, -0.5 dB: 5 Hz – 20.8 kHz, @ 96 kHz, -0.5 dB: 5 Hz – 45 kHz, @ 192 kHz, -1 dB: 5 Hz - 89 kHz
• THD : < -108 dB, < 0.0004 %
• THD+N : < -104 dB, < 0.00063 %
• Diaphonie : > 110 dB
• Niveau max : +19 dBu
• Connecteur jack 6.35 mm TRS, Servo-équilibré
• Impédance : 75 Ohm
• Niveau de sortie commutable : +19 dBu, +13 dBu, +4 dBu
2) Sortie Casque (7-8)
Idem Numérique / Analogique, sauf :
• Connecteur 6.35 mm TRS stéréo, asymétrique
• Niveau max à 0 dBFS, haut : +19 dBu
• Niveau max à 0 dBFS, bas : +4 dBu
• Impédance : 1 Ohm
• Puissance max. par canal @ 32 Ohms, 0.1% THD : 210 mW (2.6 Vrms, +10.5 dBu)
3) MIDI
• 1 x entrée/sortie MIDI via connecteurs 5-pin DIN
• Isolation galvanique par optocoupleur (entrée)
• Mode Hi-speed : Jitter et latence en-dessous de 1 ms
• FIFOs 128 bit séparés pour entrée et sortie
4) NUMERIQUE
• Horloge : Interne, ADAT, AES, SPDIF, Word Clock
• Jitter suppression horloges externes : > 50 dB (2.4 kHz)
• Influence effective du jitter d'horloge sur les conversions AN et NA : proche de zéro
• PLL garantissant zéro dropout, même à plus de 100 ns de jitter
• Digital Bitclock PLL pour varispeed ADAT
• Fréquences d'échantillonnage supportées : de 28 kHz à 200 kHz
5) Entrées numériques
AES/EBU • Connecteur XLR, symétrie sur transfo, AES3-1992
• Haute sensibilité : < 0.3 Vpp
• SPDIF compatible (IEC 60958)
• Format Consumer et Professional
• Gamme de fréquences : 27 kHz – 200 kHz
• Suppression Jitter : > 50 dB (2.4 kHz)
SPDIF coaxial
• Connecteur RCA, IEC 60958
• Haute sensibilité : < 0.3 Vpp
• Format Consumer et Professional, protection copie ignorée
• Gamme de fréquences : 27 kHz – 200 kHz
• Suppression Jitter : > 50 dB (2.4 kHz)
ADAT Optique
• Connecteur TOSLINK, Alesis
• Standard : 8 canaux 24 bit, jusqu'à 48 kHz
• Double Speed (S/MUX) : 4 canaux 24 bit 96 kHz
• Quad Speed (S/MUX4) : 2 canaux 24 bit 192 kHz
• Digital Bitclock PLL pour varispeed
• Gamme de fréquences : 31.5 kHz – 50 kHz
• Suppression Jitter : > 50 dB (2.4 kHz)
• SPDIF compatible (détection automatique)
Word Clock
• Connecteur BNC
• Terminaison interne commutable 75 Ohms
• Détection automatique Double/Quad Speed avec conversion interne Single Speed
• SteadyClock super low jitter même en mode varispeed
• Non affecté par les DC-offsets
• Protection survoltage
• Niveau : 1.0 Vpp – 5.6 Vpp
• Gamme de fréquences : 27 kHz – 200 kHz
• Suppression Jitter : > 50 dB (2.4 kHz)
6) Sorties numériques
AES/EBU • Connecteur XLR, symétrie sur transfo, AES3-1992
• Niveau : Professional 4.5 Vpp, Consumer 2.6 Vpp
• Format Professional AES3-1992 Amendment 4
• Format Consumer (SPDIF) IEC 60958
• Mode Single Wire, fréquence d'échantillonnage de 28 kHz à 200 kHz
SPDIF coaxial
• Connecteur RCA, IEC 60958
•Niveau : Professional 1.2 Vpp, Consumer 0.6 Vpp
• Format Professional AES3-1992 Amendment 4
• Format Consumer (SPDIF) IEC 60958
• Mode Single Wire, fréquence d'échantillonnage de 28 kHz à 200 kHz
ADAT
• Connecteur TOSLINK, Alesis
• Standard : 8 canaux 24 bit, jusqu'à 48 kHz
• Double Speed (S/MUX) : 4 canaux 24 bit 96 kHz
• Quad Speed (S/MUX4) : 2 canaux 24 bit 192 kHz
Word Clock
• Connecteur BNC
• Niveau max : 5 Vpp
• Niveau @ 75 Ohm avec terminaison : 4.0 Vpp
• Impédance : 10 Ohms
• Gamme de fréquences : 27 kHz – 200 kHz
D) GENERAL
• Aimentation externe
• Consommation : 13 Watts
• Courant à 12 Volt : 910 mA (11 Watts)
• Dimensions avec oreilles de rack (LxHxP) : 265 x 44 x 155 mm
• Dimensions sans oreilles de rack (LxHxP) : 215 x 44 x 130 mm
• Poids : 910 g
• Température de fonctionnement : +5° à +50° Celsius
• Humidité relative : < 75%, sans condensation
