ORPHÉE eLINK 48 Processeur Sonore 24Bits/96kHz 4 Entrées/8 Sorties
Cliquer pour agrandir1 / 4
Présentation
Description produit
Les points essentiels pour comprendre l'usage, le positionnement et les avantages de cette référence.
ORPHÉE eLINK 48 est un contrôleur numérique de système de diffusion 4 entrées IN et 8 sorties OUT, convertisseur 24 Bits/96 KHz. C'est un appareil ultime, sans compromis, facile & intuitif, extrêmement complet et polyvalent, idéal pour un contrôle total de vos systèmes de diffusion.
- Fonctions intégrées :
- Crossover, EQ paramétrique (6 IN/OUT), délai, gain, Compresseur/Limiteur, anti-larsen (6 filtres par entrée), Contrôle de polarité.
- Affichage sur écran LCD.
- Contrôlable par PC avec le logiciel (eLINK software) de pilotage via port USB ou RS232 en face avant.
- Connexion RJ 45 pour accès à distance via eLINK panel.
- Matrice complète de routage (Entrées/Sorties assignables librement).
- Applications / Sonorisation :
- Gestion de système de diffusion de façade, Front/Side Fill, Retours.
- Bi/Tri/Quadri Amplification.
- Multidiffusion.
- Distribution/Splitter Audio.
- Studio et Hifi /Home Cinéma haut de gamme : Gestion de 5.1 & 6.1
- Multizones.
- Caractéristiques Générales :
- Réponse en fréquence : 20 à 20 kHz +/- 1 dB.
- Impédance d'entrée : >10 K Ohms. Sortie : 50 Ohms.
- Gamme dynamique : 115 dB. Level Max : +20 dBu.
- Taux de réjection : > 60 dB. Diaphonie : >100 dB. Distorsion : 0,002% (à 1kHz,+ 4dBu).
- Processeur 32 bits SHARC virgule flottante (40 bits étendu).
- Convertisseur 24 bits à 96 KHz de fréquence d'échantillonnage haut de gamme.
- Contrôle Audio :
- Gain : -40 à 15dB par pas de 0,25dB.
- EQs : 6 IN/OUT : Paramétrique, Shelve aigu & grave (-30 dB à + 15 dB par pas de 0,25dB), Q : 0,5/72.
- Crossover : 2 Filtres séparés par sortie de type Butterworth, Bessel, L-R avec pente de 6 à 48 dB/Octave.
- Threshold/ Limiteur : de -20 à +20dBu. Ratio : 1/40 à 1.
- Temps d'attaque : 0,3 à 100ms par pas de 1ms et Release 2 à 32x le temps d'attaque.
- Délai: Jusqu' à 450 ms (IN/OUT). Affichage en ms/ft/m.

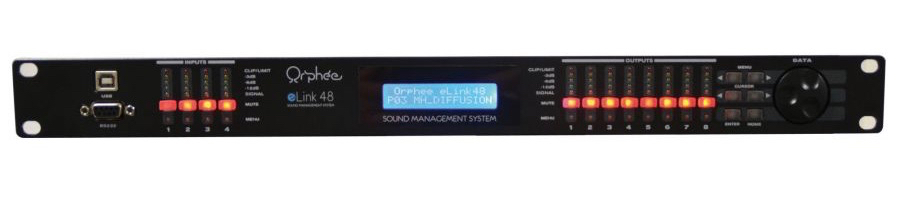

- Contrôle Face Avant ( ou logiciel) :
- Ecran LCD Rétro Eclairé 2x32 Caractères.
- 12 Menu de contrôle.
- 12 Boutons de Mute.
- 12 LED comprenant chacune 5 LED de graduation (4 IN/ 8 OUT).
- Réglage de fréquence à 36 pas/octave.
- Verrouillage de sécurité sur chaque menu ou général.
- Connectiques :

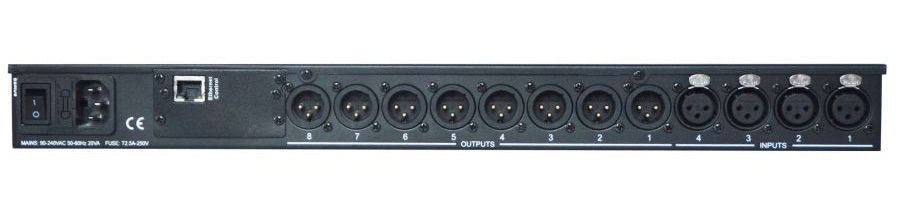

- Face arrière : IN/OUT XLR symétrique & Port RJ 45.

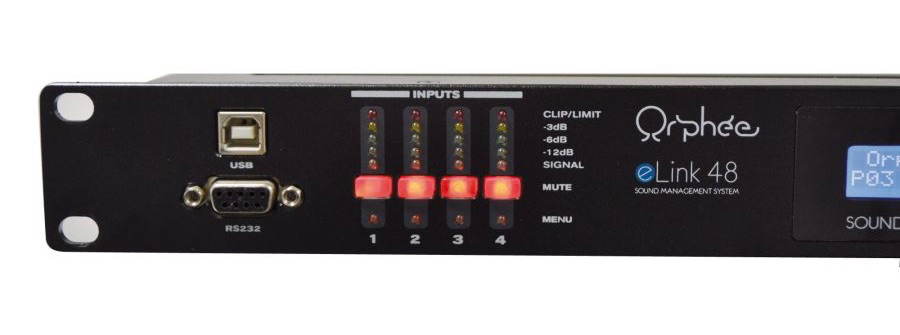

- Face avant : Port RS 232 Femelle DB-9 & Port USB.
- Embase IEC pour tension de 110 ou 230 V.
- Dim : 483x44x203 mm (1U).
- Poids : 5 Kg.
